Kia Carens: Fusibles

Les fusibles protègent le système électrique d'un véhicule contre les dommages que pourraient causer une surcharge.

Ce véhicule comporte 3 (ou 4) panneaux de fusibles, un derrière le panneau de custode du côté conducteur et l'autre, dans le compartiment-moteur près de la batterie.

Si des lampes, des accessoires ou des commandes cessent de fonctionner, vérifiez le fusible du circuit approprié. Si un fusible a claqué, l'élément à l'intérieur du fusible sera fondu.

Si le système électrique ne fonctionne pas, vérifiez d'abord le panneau de fusibles du côté du conducteur.

Remplacez toujours un fusible claqué par un fusible de même intensité.

Avant de remplacer un fusible sauté, débrancher le câble négatif de la batterie.

Si le fusible de rechange claque, cela indique un problème électrique.

Évitez d'utiliser le système défectueux et consultez immédiatement un concessionnaire kia agréé.

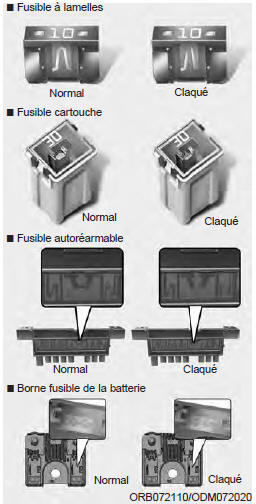

Trois types de fusibles sont utilisés : lamelles pour les faibles intensités, cartouches et autoréarmables pour les intensités élevées.

Avertissement - remplacement des fusibles

• Ne remplacez jamais un fusible par rien d'autre qu'un fusible de même intensité.
• Un fusible de plus haute intensité pourrait causer des dommages et possiblement, un incendie.
• Ne remplacez jamais un fusible par un fil, même pour une réparation temporaire.

  Vous risqueriez de causer des dommages graves au câblage et même un incendie.

Mise en garde

N'utilisez pas un tournevis ou un outil métallique quelqonque pour retirer un fusible car vous pourriez causer un court-circuit et endommager le système.

Avis

L'étiquette du panneau de fusibles/relais peut différer légèrement des équipements.

Mise en garde

• Si l'on remplace un fusible ou un relais sauté par un nouveau, s'assurer que le nouveau fusible ou relais s'adapte correctement dans la borne. Si un fusible ou un relais est mal fixé, cela pourrait endommager les fils et les systèmes électriques du véhicule et causer un incendie.
• En cas de remplacement d'un fusible ou d'un relais grillé, s'assurer que le nouveau fusible ou relais s'enclenche fermement dans les attaches.

  Ces fusibles, relais et bornes pourraient ne pas être resserrés correctement, ce qui pourrait provoquer un incendie. Si des fusibles, des relais ou des bornes fixés à l'aide de boulons ou d'écrous sont grillés, consulter un concessionnaire kia agréé pour leur remplacement.

• Ne placer aucun autre objet dans les bornes des fusibles/relais, comme un circuit ou un fil, à part un fusible ou un relais compatible. Ne pas respecter cette directive pourrait provoquer un mauvais contact ou une panne du système.

Remplacer un fusible sur le panneau intérieur

1. Coupez l'allumage et tous les autres commutateurs.
2. Ouvrez le couvercle du panneau de fusibles.

3. Tirez bien droit, le fusible qui semble fautif. Utilisez l'extracteur fournir sur le panneau des fusibles dans le compartiment moteur.
4. Vérifiez le fusible enlevé et remplacez-le s'il est claqué.
5. Insérez un nouveau fusible de même intensité et assurez-vous qu'il est bien enclenché dans les pinces.

S'il est lâche, consultez un concessionnaire kia agréé.

Si les phares ou d'autres composants électriques ne fonctionnent pas et que les fusibles sont en bon état, vérifiez la boîte de fusibles dans le compartimentmoteur.

Si un fusible a claqué, vous devez le remplacer.

Commutateur à fusible

Placer toujours le commutateur à fusible à la position activé.

Si vous placez le commutateur à la position désactivé, certains articles, comme le système audio et l'horloge numérique doivent être réinitialisés, alors que la télécommande (ou la clé intelligente) pourrait ne pas bien fonctionner.

Mise en garde

Toujours placer le commutateur à fusible à la position activé en conduisant le véhicule.

Remplacement d'un fusible dans le compartiment-moteur

1. Coupez l'allumage et tous les autres commutateurs.
2. Enlevez le couvercle du boîtier de fusibles en pressant la patte et tirant le couvercle.
3. Pour enlever ou poser un fusible, utilisez l'outil de retrait fourni dans la boîte de fusibles du compartimentmoteur.

   Vérifiez le fusible enlevé et remplacez-le s'il est claqué.

4. Insérez un nouveau fusible de même intensité et assurez-vous qu'il soit bien serré entre les pinces. S'il est lâche, consultez un concessionnaire kia agréé.

Mise en garde

Après avoir vérifié le panneau de fusibles dans le compartimentmoteur, remettez bien le couvercle du panneau de fusibles, sinon l'infiltration d'eau pourra causer des dommages au système électrique.

Fusible principal

Si le fusible principal est grillé, le retirer en suivant ces étapes :

1. Éteindre le moteur.
2. Débrancher le câble négatif de la batterie.
3. Retirer les boulons illustrés cidessus.
4. Remplacer le fusible par un fusible neuf de la même capacité.
5. Replacer dans l'ordre inverse du démontage.

Fusible principal

Si le fusible principal a claqué, vous devez l'enlever comme suit :

1. Éteignez le moteur.
2. Déconnectez le câble négatif de la batterie.
3. Enlevez le couvercle du boîtier de fusibles, du côté droit du compartiment-moteur.
4. Retirez les écrous identifiés dans l'illustration ci-haut.
5. Remplacez le fusible par un nouveau de même intensité.
6. Réinstallez les écrous et le câble de la batterie.

Si le fusible principal a claqué, consultez un concessionnaire kia agréé.

Description du panneau de fusibles/relais

Vous trouverez, sur l'intérieur du couvercle des boîtes de fusibles/relais, un schéma fournissant le nom et l'intensité du fusible/relais.

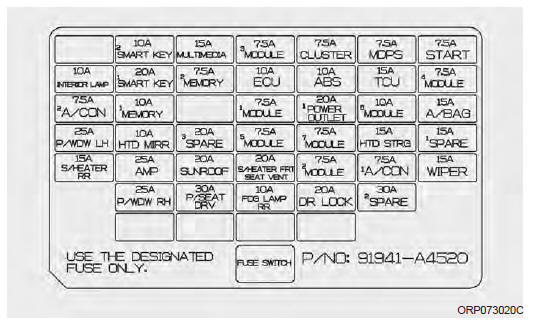

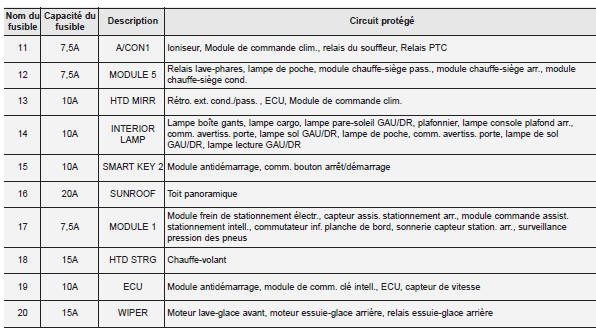

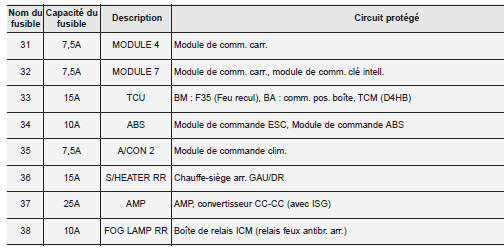

Panneau de fusibles intérieur

Avis

Les descriptions de fusibles peuvent ne pas toutes s'appliquer à votre véhicule. Elles étaient précises au moment de mettre sous presse.

Quand vous inspectez la boîte de fusibles de votre véhicule, référezvous à l'étiquette sur le couvercle de la boîte.

Avis

L'étiquette collée sur le panneau de fusibles/de relais peut différer selon les équipements.

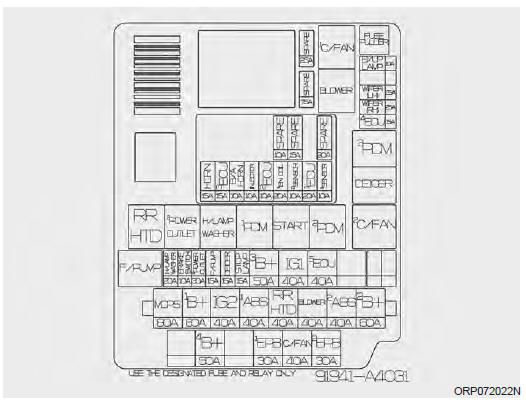

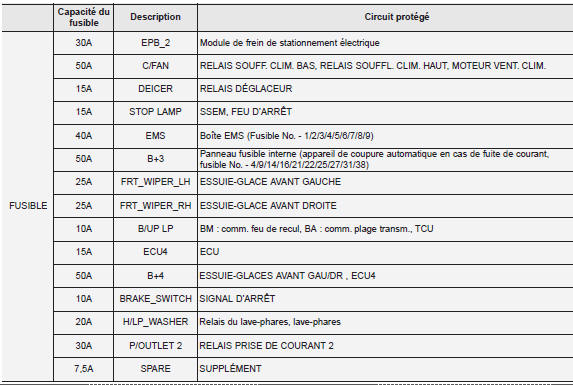

Panneau de fusibles du compartiment moteur

Avis

L'étiquette collée sur le panneau de fusibles/de relais peut différer selon les équipements.

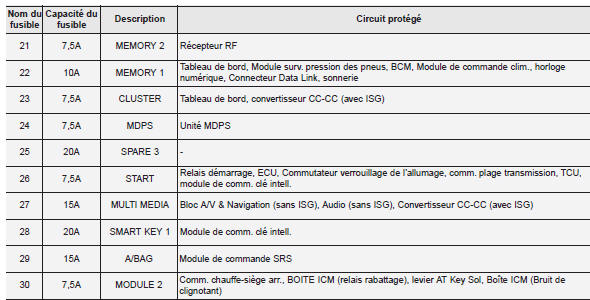

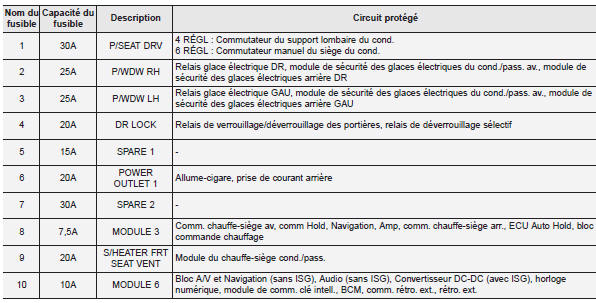

Panneau de fusibles au tableau de bord

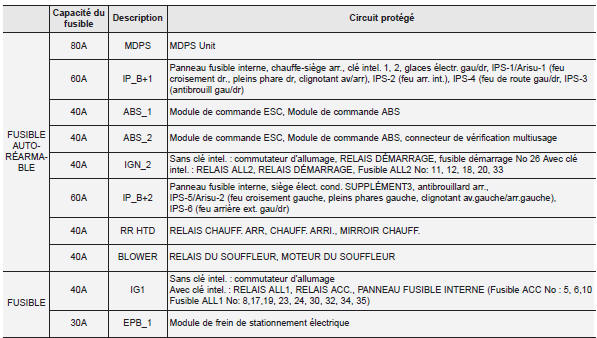

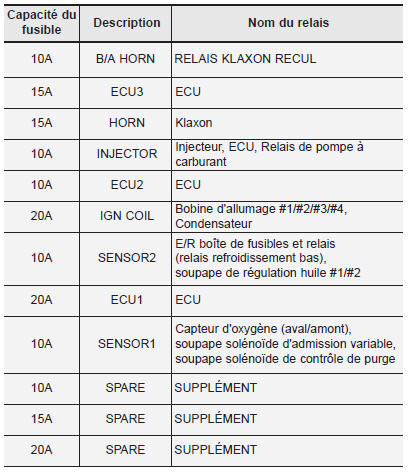

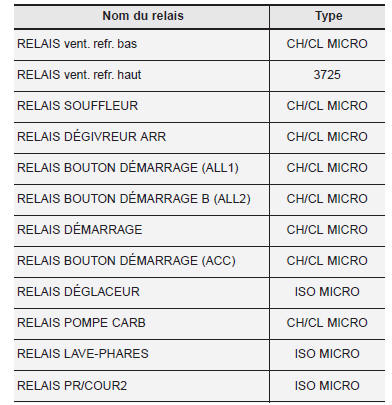

Boîte de fusible du compartiment moteur
